جدول تحمل فشار لوله های فولادی؛ فشار کاری لوله چیست؟
فشار کاری لوله های فولادی یکی از مهمترین معیارها در انتخاب و استفاده از لولههای فولادی است. عددی که مشخص میکند هر لوله در شرایط عادی بهرهبرداری تا چه حد قادر است فشار داخلی سیال را بدون خطر نشتی یا آسیب تحمل کند. آشنایی با مفهوم فشار کاری لوله و نحوه تفسیر جدول تحمل فشار لوله های فولادی کمک میکند انتخاب لوله فقط براساس قطر یا ضخامت انجام نشود و با در نظر گرفتن ایمنی و شرایط واقعی کار همراه باشد.
در این مطلب از بلاگ شهر استیل ابتدا به این میپردازیم که فشار کاری لوله چیست و سپس نشان میدهیم چگونه با استفاده از جدول تحمل فشار لوله های استیل، فشار مجاز را بهدرستی بررسی و مقایسه کنید.

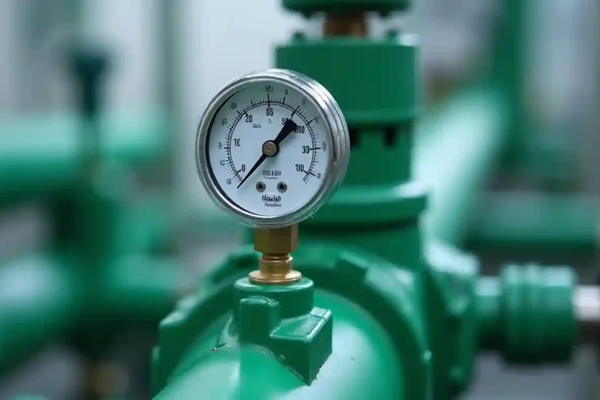

فشار کاری لوله چیست؟
فشار کاری لوله که با نام «فشار طراحی» نیز شناخته میشود، حداکثر فشاری است که یک لوله، اتصالات یا شیر در شرایط عملیاتی عادی قادر به تحمل آن است. این فشار در مرحله طراحی تجهیزات تعیین میشود و فاکتورهای متعددی مانند مقاومت ماده سازنده لوله، دمای کاری و طولعمر موردانتظار سیستم در میزان فشار کاری لوله های فولادی دخیل هستند و روی قیمت لوله استیل نیز تاثیر میگذارند.
هدف اصلی تعیین فشار کاری، اطمینان از آن است که تجهیزات در طولعمر عملیاتی خود بدون شکست یا کاهش کیفیت عملکرد، فشارهای معمولی سرویس را تحمل کنند. اگر در حوزه واردات لوله استیل فعال هستید، حتما به این ویژگی توجه ویژه داشته باشید.
کاربرد جدول تحمل فشار لوله ها چیست؟
کاربرد فشار کاری بیشتر در عملیات روزمره مانند انتقال مایعات یا گازها از طریق خطوط لوله است و بهعنوان استانداردی برای عملکرد ایمن انواع لوله صنعتی در شرایط عادی عمل میکند. برای مثال یک خط لوله گاز که برای فشار کاری 1000 psi طراحی شده است، قادر خواهد بود گاز را در همین فشار بدون خطر خرابی یا نشتی منتقل کند.
فشار کاری لوله چگونه تعیین میشود؟
تعیین فشار کاری لوله های فولادی و مشخصات لوله مانیسمان استیل یک فرایند کاملا مهندسی و مستند است. محاسبه این عدد علاوهبر فشار موردانتظار در شرایط عادی عملیاتی، به چندین عامل دیگر از جمله مقاومت مکانیکی مواد (برای مثال فولاد یا استیل ضد زنگ)، دما، ضریب ایمنی، استانداردهای طراحی و خوردگی و نوسانات احتمالی فشار بستگی دارد. نحوه طراحی فشار لوله بهصورت زیر تشریح میشود:
- تعیین شرایط عملیاتی واقعی: شناخت دقیق شرایط عملیاتی سیستم، شامل فشار داخلی موردانتظار سیال (مایع یا گاز) در شرایط عادی و دمای کاری سیستم، اولین گام برای تعیین فشار کاری است. با افزایش دما مقاومت مواد کاهش مییابد و فشار قابلتحمل نیز تغییر میکند.
- انتخاب ماده و مشخصات مکانیکی لوله: برای هر لوله، باید مشخصات ماده و سازه آن شامل قدرت تسلیم، ضخامت دیواره و قطر خارجی لوله مشخص شود.
- استفاده از فرمول برای محاسبه فشار مجاز: در محاسبات تخصصی، از فرمولهایی مثل فرمول بارلو (Barlow’s formula) استفاده میشود که اساس تعیین فشار مجاز لولههای فولادی در طراحی را تعیین میکند. این فرمول رابطه بین فشار کاری مجاز (P)، مقاومت ماده (S)، ضخامت دیواره (t) و قطر خارجی (OD) را [P = (2*S*T)/(OD.*SF)] نشان میدهد.
- اعمال ضریب ایمنی و استانداردهای طراحی: در مهندسی خط لوله، معادلههای بالا بهتنهایی کافی نیستند. حاشیه ایمنی باید به فشار کاری پیشبینیشده برای پوشش نوسانات فرآیندی، شوکهای فشار یا خطاهای اندازهگیری افزوده شود. در برخی استانداردها، فشار طراحی را معمولا کمی بالاتر از فشار کاری نهایی قرار میدهند تا شرایط در بدترین حالت ممکن پوشش داده شود.
- تستها و تصدیق: پس از محاسبه و انتخاب لوله مناسب، انجام تستهای هیدرواستاتیک و بررسیهای کیفیت ساخت برای اطمینان از سازگاری لوله با فشار کاری تعیینشده ضروری است.

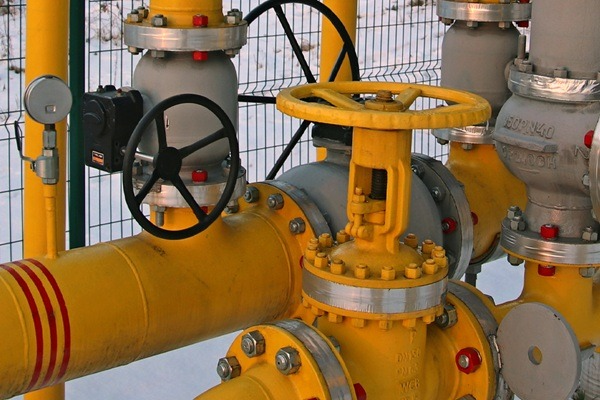

جدول تحمل فشار لولههای فولادی چیست؟
در ادامه جدول تحمل فشار لوله های فولادی براساس استانداردهای رایج بینالمللی مثل ASTM A-53, ASTM A-106 و API 5L آورده شده است. این اعداد از جدولهای استاندارد فشار و دما برای لوله فولادی استخراج شدهاند و برای طراحیهای ابتدایی و مقایسهای کاربرد دارند. جدول تحمل فشار لوله های استیل (حداقل دما تا ~38 °C) به شرح زیر است:
|
جنس لوله |
فشار کاری حدودی در دمای اتاق | توضیح/ضخامت مرسوم | کاربرد مناسب |
| لوله استیل 304 | 10–16 بار (≈145–230 psi) | SCH 40، دمای اتاق |
خطوط آب و فاضلاب، سیستمهای فرایندی غیرخورنده |
| 12–20 بار (≈174–290 psi) | SCH 40، دمای اتاق | محیطهای شیمیایی و دریایی، کاربردهای مقاوم در برابر خوردگی | |
| لوله استیل ۳۱۰ | 10–15 بار (≈145–218 psi) | SCH 40، دمای اتاق |
سیستمهای دما بالا، دودکشها، کورهها |
|
استیل 201 |
8–12 بار (≈116–174 psi) | SCH 40، دمای اتاق | کاربردهای ارزان و عمومی، لولهکشی سبک |
| لوله کربن استیل | 10–20 بار (≈145–290 psi) تا 70–200 بار (≈1000–2900 psi) | SCH 40 تا ضخیمتر، گرید A53/A106/API5L |
خطوط آب و بخار، خطوط نفت و گاز، کاربردهای فشار متوسط و بالا |
|
کربن استیل گرید X52/X70 (API 5L) |
100–200 بار (≈1450–2900 psi) | ضخامت بالا، خطوط انتقال نفت و گاز | خطوط نفت و گاز فشار بالا، خطوط انتقال مایعات صنعتی |
| فولاد ضدزنگ Duplex (مثل 2205) | 60–120 بار (≈870–1740 psi) | مقاوم به خوردگی، فشار بالا |
صنایع شیمیایی و دریایی حساس، خطوط آب شور و خورنده |
میان این لولهها قیمت لوله استیل 201 به دلیل کاربردی که در صنایع سبک دارد، بهنسبت پایینتر است. فشار کاری لولهها در این جدول براساس استانداردهای ASME B31.3 و ASME B36.10M محاسبه شدهاند.
نحوه خواندن جدول تحمل فشار لوله های فولادی
برای اینکه بهدرستی جدول تحمل فشار لوله های فولادی را بخوانید و از آن استفاده کنید، لازم است با ساختار و معنای هر ستون در این جدول آشنا شوید.
- اندازه (Pipe Size): اولین ستون معمولا اندازه اسمی لوله (مثلا 1، 2 یا mm در لولههای متریک) را نشان میدهد. این عدد به قطر بیرونی (OD) نزدیک است و نشان میدهد کدام سایز لوله در جدول مورد بررسی قرار گرفته است.
- ضخامت دیواره یا Schedule: ستون بعدی به ضخامت دیواره لوله (Schedule یا SCH) اختصاص دارد. هرچه ضخامت دیواره بیشتر باشد، توان تحمل فشار داخلی نیز افزایش مییابد؛ چون دیواره قویتر است و کمتر تحت تنش قرار میگیرد.
- جنس یا گرید ماده: ممکن است نام ماده یا گرید فولاد (مثلا ASTM A53, A106 یا نوع استیل) در جدول ذکر شده باشد؛ زیرا خواص مکانیکی مختلف مواد تاثیر مستقیم بر فشار کاری دارند.
- دمای کاری (Operating Temperature): اغلب جداول ستونهایی دارند که دمای کاری متناظر با فشار مجاز را نشان میدهند. با افزایش دما تنش مجاز ماده کاهش مییابد و در نتیجه فشار کاری مجاز پایینتر میآید.
- فشار مجاز (Working/Allowable Pressure): این ستون مهمترین قسمت جدول است و حداکثر فشار داخلی قابل تحمل برای ترکیب مشخصات بالا را نشان میدهد. عدد معمولا به psi یا bar بیان میشود و باید با دما و شرایط عملیاتی تطبیق داده شود.
جدول تحمل فشار لوله های استیل براساس استانداردهای طراحی (معمولا ASME B31.1/B31.3) و با اعمال ضریب ایمنی محاسبه میشوند. برای طراحی نهایی بهتر است که به نسخه کامل جدول استاندارد لوله های استنلس استیل مراجعه کنید.
تاثیر دما بر فشار کاری لوله
در طراحی لولههای فولادی، دمای کاری تاثیر قابلتوجهی روی فشار کاری مجاز دارد؛ زیرا با افزایش دما، استحکام و تنش مجاز ماده فولادی کاهش مییابد.
برای مثال در فولاد کربنی ASTM A53، وقتی دما از حدود 25 °C به 400 °C افزایش مییابد، نسبت حفظ استحکام تا حدود 75٪ کاهش مییابد که به معنی کاهش فشار کاری مجاز است. برای طراحیهای دقیق، استانداردهای مهندسی ضریب کاهش دما را در محاسبات وارد میکنند تا فشار کاری لوله در دماهای مختلف بهدرستی تنظیم شود.
فشار کاری مجاز لولههای فولادی در کاربردهای مختلف
فشار کاری مجاز لولههای فولادی در کاربردهای مختلف بستهبه نوع سرویس و استاندارد مورد استفاده متغیر است و بهگونهای تعیین میشود که ایمنی و دوام سیستم تضمین شود.
- در شبکههای توزیع آب و فاضلاب شهری، لولههای فولادی معمولاً برای فشارهای کاری پایین تا متوسط طراحی میشوند و بسته به قطر و Schedule، فشار مجاز آنها اغلب در بازه چند بار تا حدود 20 بار قرار میگیرد.
- در گازرسانی شهری و صنعتی فشار پایین و متوسط، فشار کاری مجاز بهطور معمول کمتر از خطوط انتقال بوده و با تاکید ویژه بر ضریب ایمنی تعیین میشود. بهطوری که فشارهای کاری معمولا از چند بار تا حدود 60 بار متغیر است.
- در خطوط انتقال نفت و گاز، فشار کاری مجاز بهمراتب بالاتر است و مستقیما به گرید فولاد، ضخامت دیواره و کلاس مسیر بستگی دارد. در این کاربردها فشار کاری از حدود 70 بار تا بیش از 200 بار نیز میرسد.
- در سیستمهای فرآیندی، بخار و صنایع پتروشیمی، فشار کاری مجاز لولههای فولادی با توجه همزمان به فشار و دما تعیین میشود و معمولا در بازه فشار متوسط تا بالا قرار دارد.
فشار کاری لوله فولادی یک عدد ثابت نیست و باتوجهبه نوع کاربرد، استاندارد طراحی و شرایط بهرهبرداری تغییر میکند.

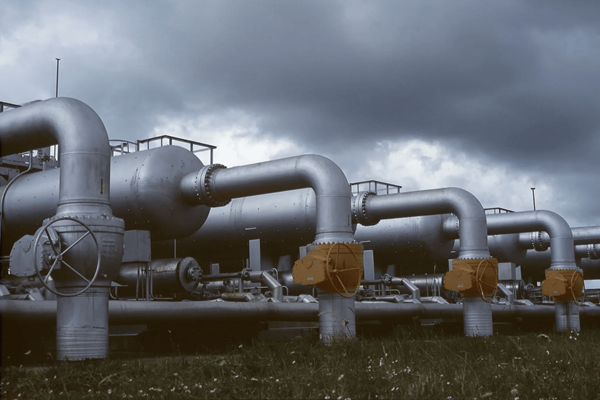

رابطه فشار کاری با استانداردهای لوله فولادی
در تعیین فشار کاری لوله های فولادی، استانداردهای بینالمللی نقش پایه و تعیینکننده دارند. این استانداردها مشخص میکنند هر لوله در چه شرایطی و تا چه حدی میتواند فشار را بهصورت ایمن تحمل کند. این استانداردها حداقل استحکام مواد، روشهای محاسبه فشار، ضرایب ایمنی و شرایط مرجع طراحی را بهطور شفاف مشخص میکنند تا از بروز خطا و ریسکهای فنی جلوگیری شود.
برای نمونه، استاندارد API 5L که در خطوط انتقال نفت و گاز کاربرد زیادی دارد، لولهها را براساس مقاومت فولاد در گریدهایی مانند X42، X52 یا X70 دستهبندی میکند. این گریدها نشان میدهند فولاد لوله چه میزان مقاومت دارد و همین مقدار، مبنای محاسبه فشار کاری مجاز قرار میگیرد. سپس این دادهها در فرمولهایی مثل فرمول بارلو استفاده میشوند تا مشخص شود لوله در شرایط عادی بهرهبرداری چه فشاری را میتواند تحمل کند.
در کنار مشخصات ماده، استانداردهای طراحی لولهکشی مانند ASME B31 کمک میکنند فشار کاری نهایی با در نظر گرفتن واقعیتهای عملیاتی تعیین شود. این استانداردها اثر دما، کیفیت جوش، نوع سرویس و ضریب ایمنی را وارد محاسبات میکنند تا فشار کاری انتخابشده روی کاغذ در دنیای واقعی هم ایمن، قابل اعتماد و متناسب با شرایط کار باشد.
