بلاگ
معرفی انواع پروفیل قوطی؛ مشخصات و کاربردها
پروفیل قوطی یکی از پرکاربردترین مقاطع فولادی در ساختوساز و صنایع مختلف است. استحکام بالا، تنوع در کاربرد و بهرهوری مناسب، این مقطع را به گزینهای مطلوب برای پروژههایی که به دوام بالا و طراحی منظم و ظاهری یکدست نیاز دارند، تبدیل کرده است. قوطیهای مربع، مستطیل و مقاطع توخالی دایرهای در ابعاد، ضخامتها و گریدهای مختلف تولید میشوند و هرکدام برای کاربرد مشخصی مناسب هستند.
در این مقاله شهر استیل، انواع پروفیل قوطی را از نظر شکل، جنس، روش تولید، استاندارد و کاربرد بررسی میکنیم تا انتخاب مقطع مناسب برای پروژه و خرید مطمئن از وارد کننده لوله استیل سادهتر شود.
به دنبال لوله یا پروفیل قوطی استنلس استیل هستید؟
شهر استیل، واردکننده و عرضهکننده انواع لوله و پروفیل استنلس استیل با کیفیت بالا و قیمت رقابتی است. برای دریافت مشاوره، استعلام قیمت و ثبت سفارش با ما تماس بگیرید.

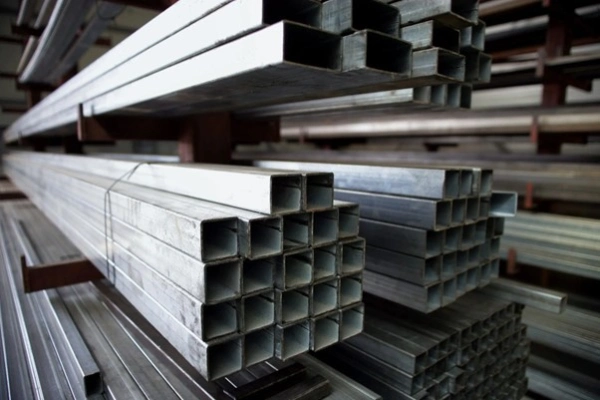

پروفیل قوطی چیست؟
پروفیل قوطی (Box Section) نوعی مقطع استیل توخالی با سطح مقطع مربع یا مستطیل است. انواع پروفیل صنعتی معمولا از استیل ضدزنگ ساخته میشوند. برخلاف میلگردها و مقاطع استیل توپر، فضای داخلی این پروفیل خالی است و وزن کمتر و نسبت استحکام به وزن مطلوبی دارد.
سطوح صاف و یکنواخت انواع قوطی فلزی باعث سهولت برشکاری، جوشکاری و سوراخکاری میشود و اتصال آن را آسان میکند. همین ویژگیها باعث شده تا این مقطع در پروژههای ساختمانی، سازههای صنعتی و عملیات ساخت و مونتاژ کاربرد گستردهای داشته باشد.
برای آشنایی بیشتر با ماهیت و کاربری این مقاطع، مقاله «پروفیل چیست و انواع آن» را مطالعه کنید.

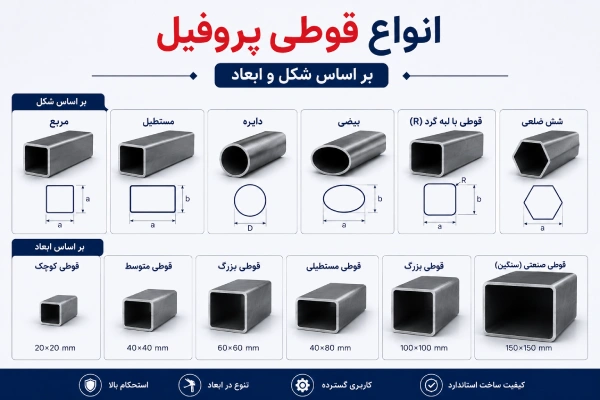

انواع قوطی پروفیل بر اساس شکل و ابعاد
پروفیلهای قوطی استیل را میتوان از نظر شکل سطح مقطع به انواع اصلی زیر تقسیم کرد:
پروفیل قوطی مربع (Square Hollow Section یا SHS)
عرض و ارتفاع سطح مقطع در آن برابر است. شکل متقارن این پروفیل باعث توزیع متعادل مقاومت در جهتهای مختلف میشود.
در این نوع پروفیل، انتخاب گرید استیل نیز بر قیمت نهایی اثر دارد؛ به همین دلیل هنگام بررسی قیمت پروفیل استیل ۳۰۴ باید ابعاد، ضخامت، طول شاخه و کیفیت سطح را در نظر گرفت.
پروفیل قوطی مستطیل (Rectangular Hollow Section یا RHS)
عرض آن از ارتفاع بیشتر است و به دلیل شکل سطح مقطع، برای بسیاری از کاربردهای باربر و سازهای گزینه مناسبی محسوب میشود. انواع قوطی مستطیلی از نظر روش تولید در دو گروه درزدار و بدون درز قرار میگیرند.
برای محیطهای خورندهتر، پروفیل استیل 316 از نوع مستطیل به دلیل مقاومت بالاتر در برابر خوردگی، بهویژه در حضور کلریدها، گزینه مناسبی برای برخی کاربردهای تخصصی است.
پروفیل توخالی دایرهای (Circular Hollow Section یا CHS)
سطح مقطع این نوع پروفیل دایرهای است. CHS معمولا بهعنوان یکی از انواع مقاطع توخالی فولادی شناخته میشود و به دلیل مقاومت مناسب در برابر پیچش و ظاهر یکدست، در سازهها و کاربردهای معماری مورد استفاده قرار میگیرد.
انواع پروفیل قوطی بر اساس وزن و ضخامت
پروفیلهای مربع و مستطیل رایجترین انواع قوطی های پروفیل هستند؛ اما این مقاطع در ابعاد و ضخامتهای مختلف نیز تولید میشوند.
تفاوت پروفیل سبک و سنگین بیشتر به ضخامت دیواره، وزن و کاربرد آنها مربوط میشود. برخی از انواع پرکاربرد عبارتند از:
- پروفیل قوطی با ضخامت بالا: دیوارههای ضخیمتر دارند و برای سازههای سنگین و پروژههای صنعتی که تحت بارهای زیادی قرار دارند، مناسب هستند. افزایش ضخامت باعث افزایش وزن پروفیل نیز میشود؛ بنابراین محاسبه وزن پروفیل استیل، هنگام برآورد مقدار مصالح و هزینه پروژه اهمیت دارد.
- پروفیل قوطی با ضخامت پایین: دیوارههای نازک، معمولا با ضخامت حدود ۱.۲ تا ۱.۶ میلیمتر دارند. این نوع قوطی بیشتر در ساخت مبلمان، سازههای دکوراتیو و پارتیشنها به کار میرود. قوطی مبلی یکی از رایجترین انواع قوطی پروفیل سبک و کمضخامت است.
انواع پروفیل قوطی از نظر جنس
رایجترین پروفیل قوطی را میتوان از نظر جنس به استیل کربنی، استیل آلیاژی و استیل ضدزنگ تقسیم کرد:
- قوطی استیل کربنی: از رایجترین انواع مقاطع توخالی هستند و در ساختمانسازی، ساخت تجهیزات و کاربردهای صنعتی استفاده میشوند.
- قوطی استیل کمکربن: فولادهای کمکربن به دلیل جوشپذیری و شکلپذیری مناسب، گزینه متداولی برای ساخت قوطیهای پروفیل هستند. این محصولات در ساخت فریمها، سازههای سبک، تجهیزات و بسیاری از قطعات صنعتی کاربرد دارند.
- قوطی استیل آلیاژی: در فولادهای آلیاژی، عناصر دیگری مانند کروم، نیکل یا مولیبدن به ترکیب فولاد اضافه میشوند تا خواصی مانند استحکام، سختی، مقاومت به حرارت یا مقاومت به خوردگی بهبود پیدا کند. این نوع قوطیها بیشتر برای کاربردهای تخصصی و شرایط کاری خاص مورد استفاده قرار میگیرند.
- قوطی استنلس استیل: قوطیهای فولاد ضدزنگ (Stainless Steel) به دلیل وجود کروم و تشکیل لایه محافظ روی سطح، مقاومت بالایی در برابر خوردگی دارند. به همین دلیل در محیطهای مرطوب، صنایع غذایی و شیمیایی، تجهیزات صنعتی و کاربردهای معماری استفاده میشوند. لوله استیل 304 نیز از محصولات پرکاربرد استیل ضدزنگ است که به دلیل مقاومت مناسب در برابر خوردگی و قابلیت شکلدهی و جوشکاری، در طیف گستردهای از صنایع و پروژههای ساختمانی مورد استفاده قرار میگیرد.
- پروفیل قوطی گالوانیزه: سطح قوطی گالوانیزه با پوشش روی (Zinc) محافظت میشود. این پوشش مقاومت مقطع را در برابر خوردگی افزایش میدهد و برای استفاده در فضاهای باز و محیطهای مرطوب مناسب است.
- پروفیل قوطی آلومینیومی: از آلیاژهای مختلف آلومینیوم ساخته میشود و در مقایسه با قوطی استیل، وزن بسیار کمتری دارد و مقاومت مناسبی در برابر خوردگی نشان میدهد. به همین دلیل انواع پروفیل قوطی آلومینیومی در صنایع، ساختمان و طراحی داخلی کاربرد دارند.
انواع پروفیل قوطی از نظر استاندارد ساخت
روش تولید و استاندارد ساخت مشخص میکنند که ترکیب شیمیایی، خواص مکانیکی، روش تولید، ابعاد و تلرانسها باید چه الزامات و حدودی داشته باشند.
استانداردهای مختلفی مانند EN، ASTM و استانداردهای ملی برای ساخت پروفیل قوطی وجود دارد.
| استاندارد | محدوده کاربرد و ویژگی |
| EN 10210 | مقاطع توخالی سازهای استیل که بهصورت گرم نهایی میشوند |
| EN 10219 | مقاطع توخالی سازهای جوشکاریشده و شکلدهیشده سرد؛ شامل SHS و RHS |
| ASTM A500/A500M | مقاطع توخالی سازهای فولاد کربنی، به شکل دایره، مربع و مستطیل |
| ISIRI | استانداردهای ملی ایران برای محصولات و مقاطع استیل |
| JIS | استانداردهای ژاپن برای برخی انواع مقاطع و لولههای استیل |
هنگام خرید لوله استیل نیز توجه به استاندارد، گرید فولاد، ابعاد و ضخامت اهمیت دارد؛ زیرا این مشخصات، کاربرد و عملکرد محصول را تعیین میکنند.
طول استاندارد پروفیل قوطی فولادی
پروفیلهای قوطی استیل معمولا در شاخههای ۶ و ۱۲ متری عرضه میشوند. البته بسیاری از تامینکنندگان و مراکز تخصصی فروش استیل، خدمات برش پروفیل در ابعاد سفارشی نیز ارائه میدهند.
بهاینترتیب سازندگان میتوانند پروفیل را متناسب با نیاز پروژه تهیه کنند و میزان ضایعات و زمان آمادهسازی در محل اجرا را کاهش دهند.
چرا انتخاب ابعاد قوطی اهمیت دارد؟
انتخاب ابعاد و ضخامت مناسب پروفیل قوطی نقش مهمی در عملکرد و هزینه نهایی سازه دارد. پروفیل باید توان تحمل بارهای واردشده را داشته باشد؛ اما استفاده از مقطع بیشازحد سنگین نیز باعث افزایش وزن و هزینه پروژه میشود. برای مثال:
- SHS با ابعاد ۲۵×۲۵ و ضخامت ۱.۶ میلیمتر برای ساخت یک دروازه یا درب باغ مناسب باشد.
- SHS با ابعاد ۱۰۰×۱۰۰ و ضخامت ۶ میلیمتر در برخی پروژههای ساختمانی بهعنوان ستون مورد استفاده قرار گیرد.
- RHS با ابعاد ۳۰۰×۲۰۰ و ضخامت ۱۰ میلیمتر میتواند دهانههای بزرگ در سازههایی مانند سوله یا پل مناسب است.
بهطور کلی انتخاب قوطی باید براساس میزان بار، طول دهانه، شرایط محیطی، نحوه اتصال و الزامات طراحی سازه انجام شود. انتخاب صحیح مقطع، تعادل مناسبی بین استحکام، وزن، هزینه و سهولت ساخت و اجرا به وجود میآورد.
پروفیل قوطی چگونه تولید میشود؟
قوطیهای پروفیل با روشهایی مانند شکلدهی سرد و جوشکاری تولید میشوند. تنوع ابعاد، استحکام مناسب و دوام بالا باعث شده است این مقاطع در ساختمانسازی، مهندسی، ساخت تجهیزات و صنایع مختلف کاربرد گستردهای داشته باشند.

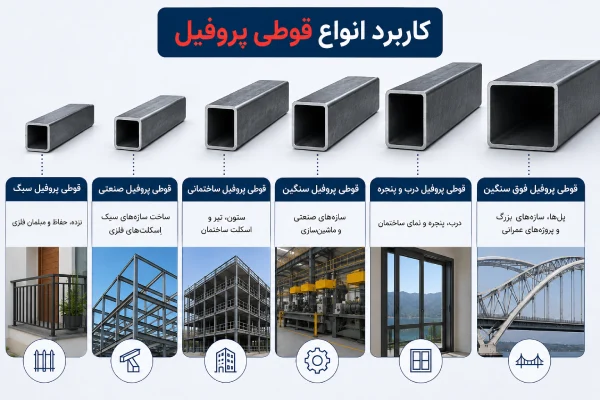

کاربرد انواع قوطی پروفیل
پروفیل قوطی در سازههای سنگین و اسکلتهای صنعتی تا ساخت مبلمان و المانهای معماری کاربرد دارد. این مقطع توخالی به دلیل ویژگیهای فنی و انعطافپذیری در طراحی، در صنایع مختلف مورد استفاده قرار میگیرد.
- مهندسی عمران و ساختوساز: به دلیل نسبت استحکام به وزن مناسب و ظاهر یکدست در ساخت نرده و حفاظ ساختمانها، پلها و زیرساختهای عمرانی استفاده میشوند.
- صنعت خودروسازی: در ساخت شاسی، فریم و برخی قطعات خودرو از پروفیل قوطی استفاده میشود. این مقاطع امکان ایجاد سازهای سبک و در عین حال مقاوم را فراهم میکنند و نقش مهمی در بهبود عملکرد و کاهش مصرف سوخت خودرو دارند.
- صنایع تولیدی و تجهیزات: در ساخت ماشینآلات و تجهیزات صنعتی، ساخت فریم و چارچوب تجهیزات استفاده میشود و ضمن فراهم کردن استحکام و دوام موردنیاز، امکان اجرای طرحهای مختلف را به سازندگان میدهد.
- حملونقل و لجستیک: به دلیل مقاومت مناسب و تنوع ابعادی در ساخت تریلرها، کانتینرها و سازههای مرتبط با حملونقل از قوطیهای فولادی استفاده میشود.
- بخش انرژیهای تجدیدپذیر: در ساخت و نصب پایه توربینهای بادی، سازه نگهدارنده پنلهای خورشیدی و تجهیزات انرژیهای تجدیدپذیر کاربرد دارند. این مقاطع در صورت انتخاب و طراحی صحیح، پایداری مناسبی در برابر بارهای محیطی مانند باد و تغییرات دما ایجاد میکنند.
- کشاورزی و حصارکشی: به دلیل دوام و استحکام بالا در ساخت ماشینآلات و تجهیزات کشاورزی، فنسها، حصارها و سازههای مرتبط با فعالیتهای کشاورزی استفاده میشود. البته نوع و پوشش پروفیل باید متناسب با شرایط محیطی و میزان تماس آن با رطوبت و عوامل خورنده انتخاب شود.
انتخاب پروفیل قوطی مناسب
پروفیل قوطی استیل به دلیل نسبت استحکام به وزن مناسب، مقاومت در برابر خمش و پیچش، شکل منظم و قابلیت ساخت و اتصال آسان، یکی از مقاطع کاربردی در ساختمانسازی و صنایع مختلف است.
این پروفیلها در ساخت ستون، تیر، خرپا، قابهای صنعتی، پلها، تجهیزات، نردهها و عناصر معماری استفاده میشوند و متناسب با نیاز پروژه در ابعاد، ضخامت و گریدهای مختلف انتخاب میشوند. در انتخاب قوطی، توجه به شکل مقطع، ابعاد، ضخامت، جنس فولاد، استاندارد تولید و شرایط محیطی اهمیت دارد.
- استفاده از مقطع مناسب، ضمن تامین مقاومت موردنیاز، از افزایش غیرضروری وزن و هزینه سازه جلوگیری میکند.
- در زمان برش، جوشکاری و نصب باید مشخصات فنی محصول و الزامات ایمنی رعایت شود تا عملکرد نهایی سازه تحت تاثیر قرار نگیرد.
برای انتخاب و خرید پروفیل استنلس استیل راهنمایی میخواهید؟
انتخاب ابعاد، ضخامت و گرید مناسب استنلس استیل میتواند تأثیر زیادی بر کیفیت و هزینه نهایی پروژه داشته باشد.
کارشناسان شهر استیل آمادهاند تا متناسب با نیاز پروژه شما، راهنمایی و مشاوره تخصصی ارائه دهند.📞 برای مشاوره، استعلام قیمت و ثبت سفارش با شهر استیل تماس بگیرید.
در نهایت پروفیل قوطی زمانی بهترین عملکرد را دارد که به جای انتخاب براساس وزن و قیمت، براساس نیاز واقعی سازه و مشخصات فنی پروژه انتخاب شود. بررسی استاندارد و گرید، محاسبه باربری، توجه به شرایط محیطی و انتخاب تامینکننده معتبر، چهار نکته مهم برای خرید، استفاده مطمئن از این مقاطع و تعیین قیمت قوطی استیل هستند.
