فرایند هیدرو فرمینگ چیست؟ آشنایی با هیدرو فرمینگ ورق و لوله
هیدروفرمینگ یک فرایند پیشرفته شکلدهی فلزات است که در آن با استفاده از فشار بسیار بالای سیال، ورق یا لولههای فلزی بدون نیاز به برش و جوشکاریهای متعدد، به فرمهای دقیق و پیچیده تبدیل میشوند. این روش امکان تولید قطعات یکپارچه با استحکام بالا، وزن کمتر و کیفیت سطح مطلوب را فراهم میکند. بهدلیل همین ویژگیها و مزایا، هیدروفرمینگ در صنایع مختلفی مانند خودروسازی، هوافضا، نفت و گاز، تجهیزات صنعتی و تولید سازههای سبک بهطور گسترده استفاده میشود؛ در این صنایع دقت، کاهش وزن، افزایش مقاومت و صرفهجویی در هزینه اهمیت بالایی دارد. در این مقاله شهر استیل قصد داریم فرایند هیدروفرمینگ را بهصورت کاربردی بررسی کنیم، تفاوت هیدروفرمینگ ورق و لوله را توضیح دهیم و به شما کمک کنیم درک دقیقی از عملکرد، کاربردها و مزایای این فناوری پیدا کنید.
هیدروفرمینگ چیست؟
فرایند هیدروفرمینگ نوعی قالبگیری تخصصی و مقرونبهصرفه به شمار میرود که برای شکلدهی فلز از سیال با فشار بسیار بالا استفاده میکند. به کمک این فرایند امکان فرمدهی به فلزاتی مانند استیل، لوله استنلس استیل صنعتی، مس، آلومینیوم و برنج فراهم میشود.
تاریخچه و تکامل فرایند هیدروفرمینگ
فرایند هیدروفرمینگ نتیجه سالها تلاش برای بهبود روشهای شکلدهی فلزات و غلبه بر محدودیتهای پرسکاری و جوشکاری سنتی است. نخستین کاربردهای عملی هیدروفرمینگ در دهههای ۱۹۴۰ و ۱۹۵۰ میلادی و عمدتا در صنایع هوافضا و نظامی شکل گرفت. با وجود مزایای فنی، هزینه بالای تجهیزات و محدودیتهای کنترلی باعث شد این فناوری در ابتدا کاربردی محدود داشته باشد.
در دهههای ۱۹۷۰ و ۱۹۸۰ با پیشرفت سیستمهای هیدرولیک، مواد آببندی و فناوری ساخت قالب، هیدروفرمینگ وارد مرحله تکامل صنعتی شد. کنترل دقیق فشار، بهبود کیفیت قالبها و افزایش ایمنی تجهیزات، امکان استفاده گستردهتر از این فرایند را فراهم کرد.
نقطه عطف اصلی در تکامل هیدروفرمینگ به دهه ۱۹۹۰ بازمیگردد؛ زمانیکه صنعت خودروسازی بهطور جدی به این فناوری روی آورد. نیاز به کاهش وزن خودروها، افزایش استحکام سازهای، بهبود خمکاری ورق استیل و حذف جوشکاریهای متعدد، هیدروفرمینگ لوله را به گزینهای ایدهآل برای تولید شاسی، فریم و قطعات تقویتی تبدیل کرد. از این مقطع به بعد، هیدروفرمینگ بهعنوان یک فناوری بالغ و اقتصادی شناخته شد.
اصل عملکرد فرایند هیدروفرمینگ
اصل عملکرد فرایند هیدروفرمینگ بر پایه استفاده از فشار بسیار بالای سیال برای شکلدهی فلزات از جمله ورق استیل ۲۰۱ است؛ بهجای آنکه نیروی شکلدهی صرفا از طریق سنبه و پرس مکانیکی اعمال شود، سیال تحت فشار بهصورت یکنواخت این نیرو را به سطح فلز منتقل میکند.
ویژگی کلیدی هیدروفرمینگ، توزیع یکنواخت فشار روی سطح فلز است. این موضوع از چروکشدن، پارگی یا نازکشدن ناهمگون جلوگیری میکند و امکان ایجاد فرمهای پیچیده و دقیق را فراهم میسازد.
مواد اولیه قابل استفاده در هیدروفرمینگ
در فرایند هیدروفرمینگ، انتخاب ماده اولیه نقش تعیینکنندهای در کیفیت نهایی قطعه، قابلیت شکلدهی و کنترل هزینهها دارد. فلزاتی که در این روش استفاده میشوند باید شکلپذیری بالا، استحکام مناسب و رفتار یکنواخت تحت فشار سیال داشته باشند. به همین دلیل دامنه مواد قابل استفاده محدود اما کاملا هدفمند است.
- استیل: استیلهایی با درصد پایین کربن مانند لوله استیل ۳۰۴ یکی از رایجترین مواد در هیدروفرمینگ هستند. توانایی تحمل تغییر شکلهای بزرگ بدون ترکخوردگی، دلیل اصلی انتخاب این گروه از استیلها است.
- استنلس استیل: مقاومت بالا در برابر خوردگی، استحکام مناسب و قابلیت حفظ کیفیت سطح، این آلیاژها را برای تولید قطعات صنعتی، تجهیزات پزشکی و صنایع غذایی به گزینهای ایدهآل تبدیل کرده است. هیدروفرمینگ کمک میکند قطعات استنلس استیل بدون نیاز به جوشکاری و با سطحی یکنواخت تولید شوند.
- آلومینیوم و آلیاژهای آن: بهدلیل وزن کم و نسبت استحکام به وزن بالا، انتخابی مهم برای صنایع هوافضا و خودروسازی هستند که کاهش وزن در آنها اهمیت دارد. شکلپذیری مناسب و امکان تولید قطعات یکپارچه، باعث میشود هیدروفرمینگ روشی موثر برای استفاده بهینه از این فلز باشد.
- مس و برنج: هدایت الکتریکی و حرارتی بالا، شکلپذیری مناسب و قابلیت ایجاد سطوح صاف و دقیق، دلایل اصلی استفاده از این مواد است. این ویژگیها باعث میشود هیدروفرمینگ برای تولید قطعات تزئینی، الکتریکی و صنعتی مبتنی بر مس گزینه مطلوبی باشد.
آشنایی با اجزای سیستم هیدروفرمینگ
در این بخش با اجزای اصلی سیستم هیدروفرمینگ آشنا میشویم:
- قالب: اصلیترین بخش سیستم است و شکل نهایی قطعه را تعیین میکند. در هیدروفرمینگ ورق، قالب شامل یک حفره برای پذیرش ورق میشود. در هیدروفرمینگ لوله، قالب از دو نیمه تشکیل شده است.
- سیال هیدرولیک: معمولا آب یا روغن تحت فشار است که نیرو را به فلز منتقل میکند.
- پمپ و سیستم فشار: مسئول تولید و کنترل فشار بالای سیال است.
- ورق یا لوله خام: ماده اولیهای که تحت فشار شکل میگیرد.
- ابزارهای جانبی: شامل نیروی محوری (در هیدروفرمینگ لوله)، مهرهها، گیرهها و سیستمهای کنترل دما و فشار برای تضمین کیفیت قطعه هستند.
انواع هیدروفرمینگ؛ هیدرو فرمینگ ورق و لوله
بهطور کلی فرایند هیدروفرمینگ به دو دسته اصلی تقسیم میشود:
هیدروفرمینگ ورق
هیدروفرمینگ لوله
1. آشنایی با هیدروفرمینگ ورق و مراحل این فرایند
هیدروفرمینگ ورق یکی از روشهای پیشرفته شکلدهی فلزات است که بهطور خاص برای تولید قطعات ورقی با فرمهای پیچیده و کیفیت سطح بالا به کار میرود. توسعه این فرایند نقش مثبتی در بهبود قیمت ورق استنلس استیل نیز ایفا کرده است.
در هیدروفرمینگ ورق، یک ورق فلزی تخت روی قالب قرار میگیرد و از یک سمت تحت فشار بالای سیال قرار داده میشود. در نتیجه ورق بهصورت یکنواخت به داخل حفره قالب فشرده شده و دقیقا مطابق با شکل قالب فرم میگیرد. تفاوت اصلی این روش با پرسکاری سنتی در نحوه اعمال نیرو است؛ بهجای نیروی مکانیکی متمرکز، فشار سیال بهطور یکنواخت روی سطح ورق اعمال میشود.
مزایا و معایب هیدروفرمینگ ورق
با وجود مزایای فراوان، هیدروفرمینگ ورق محدودیتهایی نیز دارد. در جدول زیر با مهمترین مزایا و محدودیتهای هیدروفرمینگ ورق آشنا میشویم:
|
مزایای هیدروفرمینگ ورق |
|
| معایب هیدروفرمینگ ورق |
|
2. آشنایی با هیدروفرمینگ لوله و مراحل این فرایند

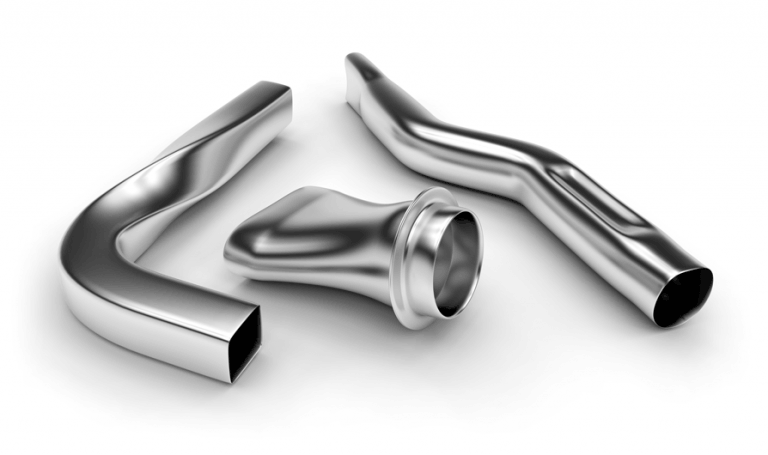

هیدروفرمینگ لوله یکی از پیشرفتهترین روشهای شکلدهی فلزات است که برای فرمدهی لولهها و پروفیلهای توخالی با مقاطع پیچیده و دقت بالا به کار میرود. توسعه این روش در بهبود فرایند واردات لوله استیل نقش قابلتوجهی داشته است.

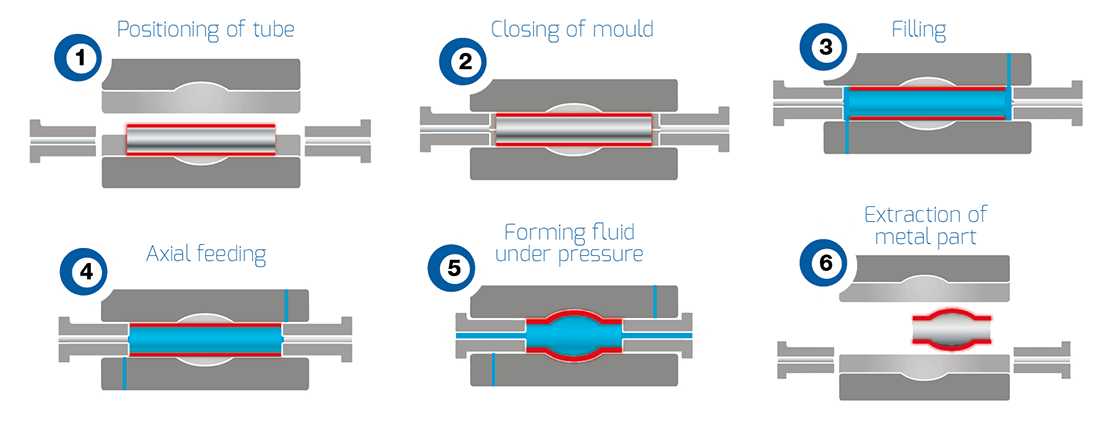

در هیدروفرمینگ لوله، یک لوله فلزی خام داخل قالبی متشکل از دو نیمه قرار میگیرد. پس از بسته شدن قالب، سیال پرفشار به داخل لوله تزریق میشود. این فشار داخلی باعث انبساط کنترلشده لوله میشود و آن را وادار میکند تا کاملا به دیوارههای قالب بچسبد و شکل قالب را به خود بگیرد. در بسیاری از موارد، همزمان با اعمال فشار سیال، نیروی محوری نیز از دو سر لوله وارد میشود تا از نازک شدن بیشازحد دیوارهها جلوگیری شود.
مزایا و معایب هیدروفرمینگ لوله
در کنار مزایا و ویژگیهای کاربردی هیدروفرمینگ لوله، این فرایند چالشها و محدودیتهایی نیز دارد. در جدول زیر نگاهی به مهمترین مزایا و محدودیتهای این روش داشتهایم:
|
مزایا هیدروفرمینگ لوله |
|
| معایب هیدروفرمینگ لوله |
|
تفاوت هیدروفرمینگ ورق و لوله
هیدروفرمینگ ورق و هیدروفرمینگ لوله هر دو بر پایه استفاده از فشار بالای سیال برای شکلدهی فلزات انجام میشوند؛ اما این دو فرایند تفاوتهایی با هم دارند:
|
شاخصهای مقایسه |
هیدروفرمینگ ورق | هیدروفرمینگ لوله |
| ماده اولیه | ورق فلزی تخت |
لوله یا پروفیل توخالی |
|
فشار سیال |
از خارج | از داخل به دیوارهها |
| کاربرد | تولید قطعات سطحی، بدنهها و فرمهای سهبعدی با کیفیت سطح بالا |
تولید قطعات سازهای، فریمها و اجزای مقاوم و سبک |
بهطور خلاصه تفاوت کلیدی هیدروفرمینگ ورق و لوله در نوع قطعه اولیه و نحوه اعمال فشار سیال است؛ موضوعی که باعث تفاوت در کاربرد، شکل نهایی، عملکرد قطعات تولیدشده و تصمیمگیری در خصوص موضوعاتی مانند خرید ورق استیل 430 یا لوله میشود.
مزایای کلی فرایند هیدروفرمینگ
هیدروفرمینگ مجموعهای از مزایا را در اختیار صنایع قرار میدهد که آن را به یکی از روشهای مدرن و کارآمد شکلدهی فلزات تبدیل کرده است. مهمترین مزایای این فرایند عبارتند از:
- بهینهسازی تولید: تولید یکپارچه و بدون نیاز به اتصال چند بخش مجزا، زمان تولید را کاهش میدهد و باعث از بین رفتن ریسک خطا و ضعف در محلهای جوش میشود.
- افزایش تنوع و دقت تولید: امکان تولید اشکال پیچیده، مقاطع خاص و سطوح منحنی با دقت بالا را فراهم میکند. این فرمها در روشهای متداول یا بهسختی قابل دستیابی هستند یا نیاز به چندین قالب و عملیات ثانویه دارند.
- عملکرد بهتر: قطعات هیدروفرمشده از نظر خواص مکانیکی عملکرد بهتری دارند. توزیع یکنواخت تنش در فرایند شکلدهی باعث افزایش استحکام کلی قطعه میشود. به دلیل حذف اجزای اضافی و اتصالات، وزن نهایی کاهش پیدا میکند. نتیجه این فرایند، تولید قطعاتی با نسبت سختی بالاتر به وزن است.
- افزایش کیفیت سطح: تماس یکنواخت سیال با فلز، از ایجاد خط و خش و عیوب سطحی جلوگیری میکند و باعث دستیابی به سطح صاف و باکیفیت برای مراحل پرداخت، رنگآمیزی یا پوششدهی میشود. بهاینترتیب نیاز به عملیات تکمیلی پرهزینه به حداقل میرسد.
- فرایند مقرونبهصرفه برای فرمدهی: کاهش تعداد مراحل تولید، حذف جوشکاری، کاهش مصرف مواد اولیه و استفاده کمتر از نیروی انسانی و ابزار، باعث کاهش هزینه تمامشده هر قطعه میشوند. همچنین امکان تولید تکمرحلهای برخی قطعات، بهرهوری خط تولید را بهطور محسوسی افزایش میدهد.
- دوستدار محیط زیست: هیدروفرمینگ دقت ابعادی بالاتری نسبتبه بسیاری از روشهای سنتی دارد و ضایعات کمتری تولید میکند؛ این موضوع علاوهبر مزیت اقتصادی، از نظر زیستمحیطی اهمیت دارد.
هیدروفرمینگ و اکستروژن؛ بررسی تفاوت دو روش مرسوم فرمدهی به فلزات
فرایند هیدروفرمینگ و اکستروژن هر دو برای شکلدهی فلزات به کار میروند؛ اما اصل عملکرد و کاربردهای آنها کاملا متفاوت است. شناخت این تفاوتها به فهم اینکه «اکستروژن چیست» کمک میکند.
در اکستروژن ماده اولیه مانند آلومینیوم یا مس تحت فشار مکانیکی از یک قالب با مقطع ثابت عبور میکند تا پروفیل طولانی و یکنواخت تولید شود. این روش برای تولید لولهها، میلهها و پروفیلهایی با مقطع ثابت مناسب است و بر تولید قطعات طولانی و پیوسته با شکل مشخص تمرکز دارد.
برخلاف اکستروژن، هیدروفرمینگ امکان تولید فرمهای منحنی، تغییر ضخامت تدریجی و قطعات بدون درز را فراهم میکند و باعث کاهش مراحل تولید و جوشکاری میشود؛ بنابراین اکستروژن برای قطعات با مقطع ثابت و طول زیاد و هیدروفرمینگ برای قطعات پیچیده و ساختار سهبعدی بهترین گزینه هستند.

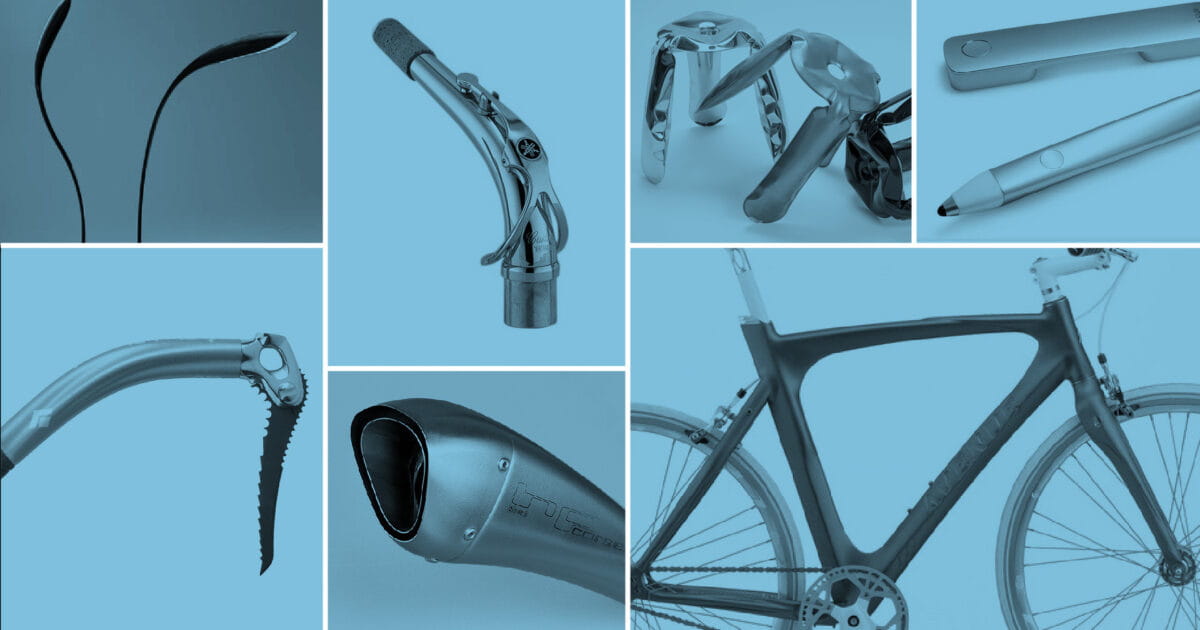

هیدروفرمینگ فرآیندی پرکاربرد در صنایع مدرن با هدف بهینهسازی تولید
هیدروفرمینگ با امکان تولید قطعات یکپارچه، سبک و مقاوم، نقش بسیار مهمی در پیشرفت صنایع مدرن ایفا کرده است. در خودروسازی، استفاده از هیدروفرمینگ منجربه تولید شاسیها، فریمها و قطعات بدنه با وزن کمتر و استحکام بالاتر شده و همزمان نیاز به جوشکاریهای متعدد و مراحل تولید پیچیده را کاهش داده است. در هوافضا و صنایع دفاعی، این فرایند امکان ساخت قطعات سبک و دقیق با مقاطع پیچیده را فراهم میکند. در نتیجه عملکرد سازهها بهبود مییابد و باعث افزایش ایمنی و دوام میشود.
هیدروفرمینگ با کاهش مراحل تولید، صرفهجویی در مواد اولیه و کاهش ضایعات، به بهینهسازی فرایندهای تولید کمک کرده است. در صنایع لوازم خانگی، تجهیزات صنعتی و انرژی، قطعات پیچیده و با کیفیت سطح بالا به آسانی تولید میشوند، بدون آنکه نیاز به عملیات ثانویه پرهزینه وجود داشته باشد. در مجموع هیدروفرمینگ علاوهبر فراهم کردن قابلیت تولید قطعاتی با طراحی پیچیده و عملکرد بالا، بهرهوری و کارایی خطوط تولید را به شکل قابل توجهی ارتقا داده است.
